آشنایی با کلیدهای محافظ جان

کلید محافظ جان

طرز کار کلید های محافظ جان ساده و مبتنی بر قانون جریان کیرشهف روسی است؛ بدین معنی که جریان ورودی در یک مدار باید برابر با جریان خروجی آن مدار باشد. این کلید قدرت به گونه‌ای ساخته شده که زمان هایی که خطایی رخ می دهد، تعادل جریان خط و خنثی بهم می‌خورد (عدم تعادل اتفاق می افتد، زیرا جریان خطا مسیر زمینی دیگری برای جریان پیدا می کند.)

مدار آن به گونه ای ساخته شده که در هر زمان مقدار جریان ورودی و خروجی مدار مقایسه می‌شود. هرگاه این دو جریان با هم مساوی نباشد، جریان پسماند که اختلاف بین دو جریان است، مدار را برای قطع فعال می کند.

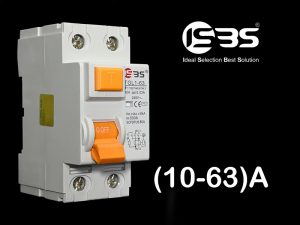

کلید محافظ جان ISBS

اصول حاکم بر کار کلید محافظ جان:

مدار کلید محافظ جان

کار اصلی در کلید محافظ جان در ترانسفورماتور چنبره‌ای نشان داده شده در شکل فوق که دارای سه سیم پیچ است؛ اتفاق می افتد.( برای دیدن عکس در ابعاد واقعی روی آن کلیک کنید). دو سیم‌پیچ به نام سیم پیچ اولیه (دارای جریان خط) و سیم‌پیچ ثانویه (دارای جریان خنثی) شارهای برابر و خلاف جهت هم ایجاد می‌کنند. در زمان وقوع هرگونه خطا، هر دو جریان تغییر یافته و شاری نامتعادل ایجاد می‌ شود که باعث ایجاد جریان تفاضلی می‌گردد که از طریق سیم‌پیچ سوم شارش می‌یابد.
ترانسفورماتور چنبره‌ای، سیم‌پیچ حسگر و رله با هم به عنوان دستگاه جریان پسماند RCD شناخته می‌شوند.

مدار تست:
مدار تست همواره شامل RCD است که اساساً بین هادی خط در طرف بار و منبع خنثی متصل می شود و به تست مدار هنگام روشن یا خاموش کردن منبع تغذیه کمک می‌کند. هر بار که دکمه تست فشرده شود، جریان بسته به مقاومت موجود در این مدار شارش می‌یابد. این جریان از طریق سیم پیچ سمت خط RCD به همراه جریان بار عبور می کند. اما از آنجا که این مدار از سیم‌پیچ سمت خنثی RCD عبور می‌کند، یک عدم تعادل بین سیم‌پیچ سمت خط و سمت خنثی دستگاه وجود خواهد داشت و به تبع آن، RCCB باعث قطع اتصال حتی در شرایط عادی می‌گردد. به هین دلیل است که مدار قابلیت اطمینان RCCB را آزمایش می کند.

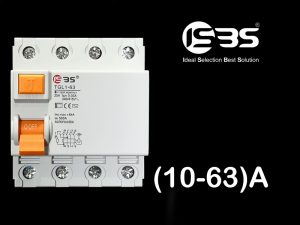

کلید محافظ جان چهارپل

انواع کلید محافظ جان:

دو پل: برای خط تکفاز است که شامل یک شیار برای سیم برق‌دار و یکی برای سیم خنثی است.
چهار پل : برای خط سه فاز طراحی شده که شامل چهار شیار است که برای سه سیم فاز و یک سیم خنثی است.
محافظ جان های ISBS در رنج چریانی 10 الی 63 آمپر و بر اساس استاندارد های روز طراحی و تولید شده و در دو نوع دوپل و چهارپل به همراه دو سال گارانتی تعویض خدمت همکاران گرامی ارائه می گردد.
