آموزش نحوه تست کلید محافظ جان

آموزش نحوه تست کلید محافظ جان - المان صنعت برتر سپهر

در مقالات قبلی به معرفی انواع کلید محافظ جان پرداختیم. کلید محافظ جان تجهیزی مشابه کلید مینیاتوری به همراه یک رله الکترونیکی به منظور حفاظت در مقابل نشتی جریان و حفاظت از جان افراد است. یکی از مهم‌ترین سوالاتی که برای مشتریان بوجود می‌آید این است که چگونه از سالم بودن کلید محافظ جان در محل کار یا منزل مطمئن شویم؟ در این مقاله سعی داریم تا شما را با نحوه تست کلید محافظ جان به روش‌های مختلف آشنا نمائیم. با ما همراه باشید.

برای اطمینان از عملکرد صحیح محافظ جان، دو تست بر روی آن انجام می‌گیرد. به شما پیشنهاد می‌کنیم که نحوه تست کلید محافظ جان یا روش تست سالم بودن فیوز محافظ جان را پیش از نصب روی آن انجام دهید.

تست ولتاژی کلید محافظ جان

۱) در این تست، ولتاژ فقط به ترمینال‌های بالایی محافظ جان (ورودی IN و N ) اعمال می‌گردد و هیچ جریانی از محافظ جان عبور داده نمی‌شود. ابتدا دو سر یک سیم دو رشته را به ترمینال‌های IN و N وصل نمایید.

۲) ترجیحاً بهتر است که سیم فاز را به IN و سیم نول را به N متصل نمایید.
۳) سپس با وصل کردن دو سر دیگر سیم به پریز برق، ولتاژ ۲۲۰ ولت برق شهر را به محافظ جان اعمال کنید.

۴) حال شستی محافظ جان را بالا ببرید تا وضعیت آن ON شود.

۵) سپس دکمه Test که در کنار دکمه شستی قرار گرفته را فشار دهید.

نتیجه: اگر محافظ جان قطع شود و شستی به طرف پایین برگشته تا وضعیت OFF شود؛ محافظ جان شما سالم است.

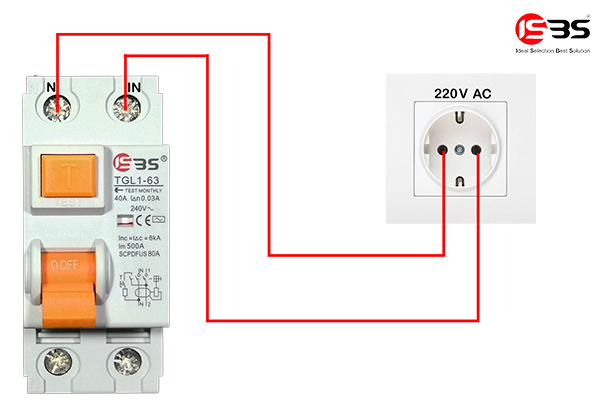

تست ولتاژی کلید محافظ جان

تست جریانی کلید محافظ جان

۱) در این تست نیاز به یک لامپ با وات پایین داریم. با توجه به اینکه عموم محافظ جان‌ها دارای حساسیت ۳۰ میلی آمپری هستند؛ توان لامپ نباید کمتر از ۸ وات واقعی باشد. برای تست محافظ جان‌هایی با حساسیت ۳۰۰ میلی آمپر نیز می‌توان از یک لامپ ۱۰۰ وات ساده استفاده کرد.

۲) ابتدا ولتاژ ۲۲۰ ولت برق شهر را به ترمینال‌های IN و N ورودی در بالا مطابق تست قبلی متصل نمایید.
۳) سپس دو سر سیم لامپ را به ترمینال‌های OUT و N خروجی در پایین متصل کنید.

۴) حال شستی محافظ جان را بالا ببرید تا وضعیت آن ON شود. در این صورت لامپ روشن می‌شود.

۵) سپس سیم متصل به ترمینال N در خروجی را جدا کرده و به ترمینال N در ورودی برای یک لحظه تماس دهید (برای این کار تنها سر سیم را به پیچ ترمینال N بزنید).
۶) به محض اتصال دادن سیم به ترمینال N ورودی، لامپ برای لحظه‌ای روشن شده و باید بلافاصله محافظ جان مدار را قطع کند. یعنی شستی شما به وضعیت پایین یا OFF بازگردد.

نتیجه: چنانچه به هر دلیل محافظ جان مدار را قطع نکند و لامپ همچنان روشن بماند؛ به این معنی است که محافظ جان شما خراب بوده و فاقد حساسیت در عملکرد می‌باشد.

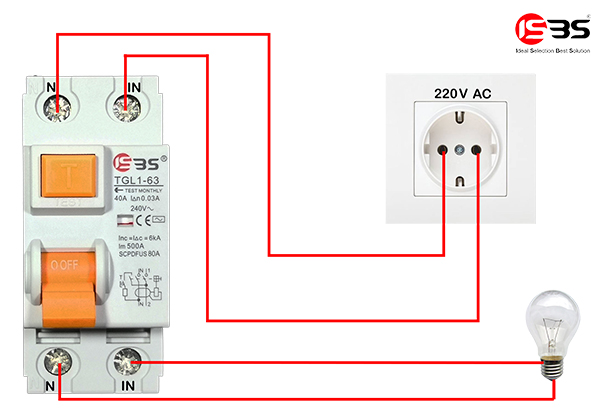

تست کلید محافظ جان با جریان

در این مقاله سعی کردیم به صورت خلاصه و کاربردی نحوه تست کلید محافظ جان را با شما به اشتراک بگذاریم. برند ایرانی ISBS، با ارائه انواع متنوعی از کلیدهای محافظ جان برای پاسخگویی به سؤالات شما عزیزان همیشه آماده است. برای بررسی کامل کلیدهای محافظ جان کلیک کنید.
