تست تابلو برق چیست؟ معرفی انواع آن

تست تابلو برق چیست؟ معرفی انواع آن

تابلوهای برق از جمله ادواتی هستند که به منظور تقسیم جریان، راه اندازی و کنترل ادوات و تجهیزات استفاده می‌شوند. یک تابلو برق تجهیزی است مشتمل بر بریکر ها، سیم‌ها وکابل ها، گلند، وارشو و اتصالات، شینه ها، مقره ها ، پیچ و مهره، ادوات اتوماسیون، درایو و… . این تابلوها توسط مهندسین طراحی و در ادامه توسط تکنسین‌های ماهر و کارآزموده ساخته می‌شوند و در انتها پیش از اتصال تجهیز در محل مونتاژ و محل نصب تست تابلو برق به منظور اطمینان از کارکرد صحیح و حفاظت انجام می‌گیرد. در این مقاله به معرفی مختصر و دسته بندی انواع تست تابلو برق می‌پردازیم. با ما همراه باشید.

تست تابلو برق چیست؟ - المان صنعت برتر سپهر

همان‌گونه که در مقدمه عنوان شد؛ لازم است قبل از اتصال تابلو به برق و یا پیش از اتصال تابلو به تجهیز مصرف‌کننده، تست‌های مختلفی که بیشتر در خصوص ایمنی تابلو است، انجام شود. در این مقاله و مقاله‌های بعدی تنها به تست‌های مربوط به تابلو برق‌های فشار ضعیف می‌پردازیم. همچنین این تست‌ها به جهت شناسایی، جلوگیری و رفع خطاهای احتمالی در محل مونتاژ و محل نصب انجام می‌شود. اولین مرحله تست تابلو برق به بازرسی چشمی بر اساس دستورالعمل‌های استاندارد می‌پردازد. این بازرسی عبارت است از:

۱- بررسی کردن سیم‌ها، اتصالات سیم‌ها، محکم بودن ترمینال‌ها، علامت دار بودن سیم‌ها، نوشته‌ها و برچسب‌ها و عوامل این چنینی

۲- بررسی اطلاعات فنی تابلو و مشابهت سنجی با مونتاژ انجام شده

۳- بررسی اجزای مکانیکی مانند شستی‌ها، کلیدها، قفل‌ها و از این قبیل

۴- مشاهده درجه حفاظتی مندرج در اطلاعات تابلو و تطبیق آن با تابلوی ساخته شده

۵- اطمینان چشمی از عایق بودن بخش‌های مختلف

۶- بررسی فاصله در قسمت‌های مختلف تابلو

اولین مرحله تست تابلو برق

معرفی تست تابلو برق های فشار ضعیف

این تست ها بر اساس استاندارد های بین المللی IEC انجام می گردد. گواهی نامه های مورد نظر برای انجام این تست ها به ترتیب IEC61439-1 ، IEC61439-2 و IEC61439-3 می باشد.

۱) تست های عایقی یا بررسی عایق ها

معمولاً اولین تست تابلو برق را تست‌های مربوط به اندازه‌گیری و بررسی عایق‌ها که به تست عایقی تابلو برق معروف است، به خود اختصاص می‌دهند. این تست‌ها شامل دو بخش‌اند که در مقاله بعد به آنها خواهیم پرداخت. این تست‌ها عبارت‌اند از:

الف) اندازه‌گیری و بررسی مقاومت عایق‌ها

ب) تست و بررسی عایق دی الکتریک

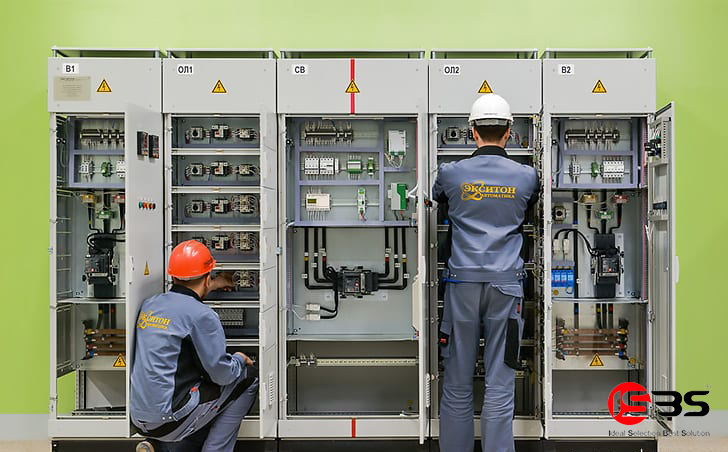

تست عایقی تابلو برق

۲) تست های مربوط اتصالات مدار های حفاظت

بررسی اتصالات مدارات حفاظتی در تست‌های تابلو برق بسیار مهم است. این تست‌ها به شرح زیر است:

الف) بررسی فاصله‌های مجاز و استاندارد

ب)) اندازه‌گیری مقاومت اتصال‌ها

ج) بررسی فاصله‌ها در مونتاژ

د) بررسی اتصالات با دستگاه تستر و سیگنال

ه) اندازه‌گیری برای حفاظت در مقابل شوک و اضافه ولتاژ

و) بررسی محیط و شرایط تست

بررسی اتصالات مدار حفاظتی تابلو برق

۳) تست های نهایی تابلو برق

در نهایت تست‌های زیر به منظور بررسی کلی از نظر عملکرد و حفاظت انجام می‌شود:

الف ) بررسی کابل‌ها و سیم کشی‌ها

ب) بررسی عملکرد الکتریکی

ج) بررسی درجه حفاظت

د) بررسی اطلاعات در مدارک فنی

ه) بررسی اطلاعات در مدارک فنی

در این مقاله به معرفی انواع تست تابلو برق پرداختیم. در مقالات بعدی به معرفی هر کدام از این تست ها بر اساس سه دسته بندی انجام شده در بالا خواهیم پرداخت .
