تست پیش از راه اندازی تابلو برق را چگونه انجام دهیم؟

تست پیش از راه اندازی تابلو برق- المان صنعت برتر سپهر

در مقاله تست تابلو برق چیست؟ به معرفی تست‌هایی که در زمان تحویل و راه اندازی تابلو برق انجام می‌شوند؛ پرداختیم. خوب است بدانید که برای تأیید تابلو برق‌های فشار ضعیف سه دسته تست مهم بر اساس استاندارد IEC وجود دارند: اولین تست، مربوط به تست عایقی تابلو برق است که در دو بخش اندازه گیری مقاومت عایقی و تست و بررسی عایق دی الکتریک قرار می‌گیرند. دومین تست مربوط به تست حفاظت تابلو برق و بررسی اتصالات مدار حفاظتی تابلو در شش بخش است و سومین تست که در این مقاله به آن خواهیم پرداخت در رابطه با تست پیش از راه اندازی تابلو برق‌ها است و در این قسمت به سراغ تست‌ها و بررسی‌های نهایی پیش از تحویل محصول به مصرف کننده یا اپراتور می‌پردازیم.

آزمون های راه اندازی تابلو برق

۱) بررسی عملکرد الکتریکال تابلو

در این قسمت عملیات‌های زیر به صورت جداگانه برای تست تابلو برق باید انجام گیرد:
– تست قفل‌ها
– تست اولویت‌ها و فرمان‌ها
– تست متعادل بودن فاز‌ها
– تست تجهیزات اندازه گیری
– تست کلی مدارات الکتریکال

۲) بررسی درجه حفاظت

این بررسی در تست نهایی تابلو برق، به منظور حفاظت افراد از تماس مستقیم با قسمت‌های برق دار و همچنین جلوگیری از ورود اجسام جامد و مایع است. درجه حفاظت تابلو برق با IP و دو رقم پس از آن نمایش داده می‌شود که هر رقم نشانگر یک نوع از حفاظت است. موارد زیر برای تأیید درجه حفاظت مطابق با استاندارد IEC 60529 انجام می‌شود:

– بررسی برچسب‌ها، هشدارها و اطلاعات مربوطه
– وجود یک پلاک با حداقل اطلاعاتی شامل نام تولید کننده، نوع تابلو و اطلاعات مربوط به آن

بررسی درجه حفاظت تست تابلو برق

۳) بررسی سیم کشی ها و کابل کشی ها

در خصوص سیم‌ها و کابل‌های موجود در تابلو موارد زیر بررسی می‌گردند:

– انطباق سیم کشی‌ها و کابل کشی‌ها با نقشه
– برچسب گذاری‌ها
– مشخص کردن کابل‌های خروجی
– انعطاف اتصالات
– فاصله مناسب از لبه‌ها و قطعات نوک تیز
– آب بندی و حفاظت مکانیکی
– بررسی سطح مقطع و قطر هادی‌ها
– مشخص کردن کد حرف و شماره‌ها به منظور شناسایی هادی‌ها

۴) بررسی قسمت های مکانیکی

تمامی قطعات مکانیکی و متحرک در تابلو برق نیاز به تست دارند. کارکرد صحیح و درست این قطعات پس از مونتاژ و نصب در محل نیاز به بررسی دارد. برای این منظور حداقل 200 دوره کاری باید صورت پذیرد. عملکرد قفل داخلی یا همان اینترلاک نیز باید بررسی شود. به طور کلی موارد زیر نیز مورد بررسی قرار می‌گیرد:
– قفل و چفت کننده‌ها
– بررسی کلیدها
– بررسی ابزار باز و بسته کردن
– تجهیزات بلند کردن مانند حلقه‌ها و قلاب‌ها
– پیچ‌ها و اتصالات پیچ و مهره

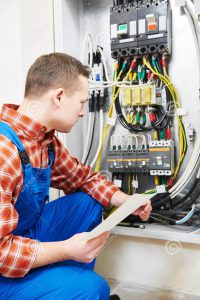

بررسی اطلاعات تابلو برق

۵) بررسی دیتا شیت ها یا اطلاعات

موارد زیر باید در دیتا شیت تابلو به عنوان آخرین قسمت از تست پیش از راه اندازی تابلو برق موجود باشند:
– مراجعه به استاندارد IEC61439-1
– نوع و فرکانس فعلی
– ولتاژ مدارهای کمکی در صورت لزوم
– محدودیت های عملیاتی
– ولتاژهای عایق بندی شده و ولتاژهای نامی در صورت متفاوت بودن
– جریان نامی هر مدار
– مقاومت در برابر جریان های اتصال کوتاه
– درجه حفاظت IP
– کلاس i یا ii برای حفاظت از مردم
– اتصالات واحد های کاربردی
– شرایط عملیاتی تابلو
– نوع سیستم خنثی کردن خاک
– ابعاد
– و….
