روش تست کلید اتوماتیک

نحوه تست کلید اتوماتیک

در این مقاله به منظور تست عملکرد کلید اتوماتیک لازم است ابتدا در خصوص نحوه تنظیمات کلید با توجه به منحنی قطع آن صحبت کنیم و در ادامه، روش‌های مرسوم تست کلید اتوماتیک کامپکت را معرفی کنیم. با المان صنعت برتر سپهر همراه باشید.

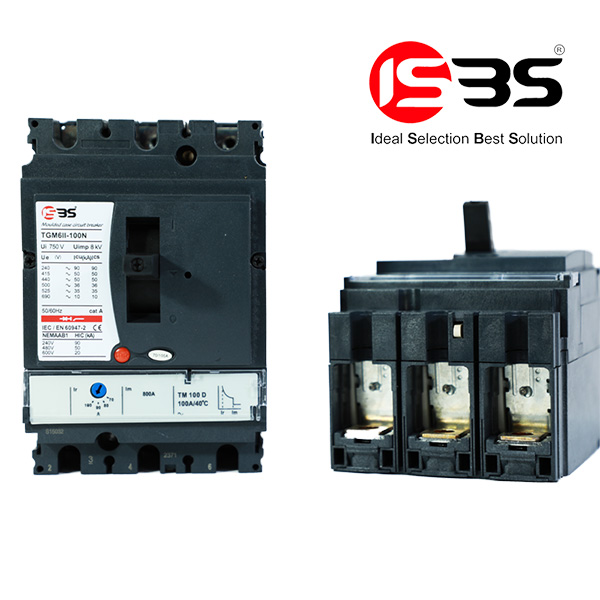

روش تست کلید اتوماتیک - المان صنعت برتر سپهر

آشنایی با منحنی قطع و تنظیمات آن

رای انجام تست کلید اتوماتیک در ابتدا لازم است تا برخی تنظیمات مورد نیاز را برای کلیدهای اتوماتیک کامپکت قابل تنظیم انجام دهیم. این تنظیمات بر اساس منحنی قطع کلید صورت می‌پذیرد.
این منحنی دارای محور افقی بر اساس جریان نامی مورد نظر و محور عمودی بر اساس زمان با واحد ثانیه می‌باشد که به‌صورت شبکه‌ای رسم شده است. نواحی سمت چپ و بالای منحنی مشخص کننده نواحی است که عمل تریپ کلید انجام می‌شود و نواحی سمت راست و پایین منحنی نواحی کار عادی کلید می‌باشد.

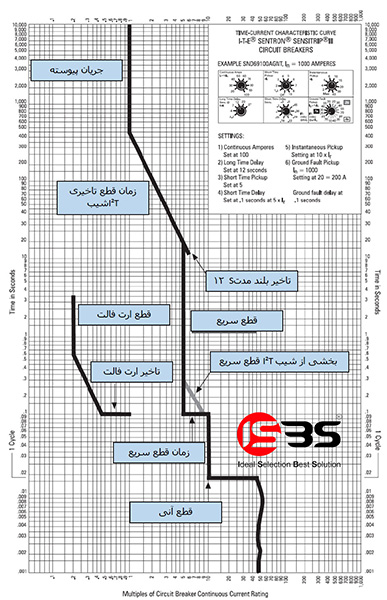

منحنی قطع کلید اتوماتیک

متغیر های قابل تنظیم

از جمله مزایای تغییر دادن متغیرها این است که به شما اجازه می‌دهد بر مبنای محاسبات تغییراتی در نمودار ایجاد کرده و سیستم حفاظتی را به نفع خود بهینه نمائید.

متغیر های قابل تنظیم کلید اتوماتیک

جریان دائم پیوسته (Continuous Current Ir)

جریان دائم پیوسته همان جریان کاری کلید است که برای تنظیم جریانی است که از کلید عبور می‌کند به کار می‌رود. کلید این حد از جریان را به مدت طولانی و بدون تریپ عبور می‌دهد. Ir درصدی از In کلید است. این متغیر در ۱۰۰ برابر جریان نامی کلید است.

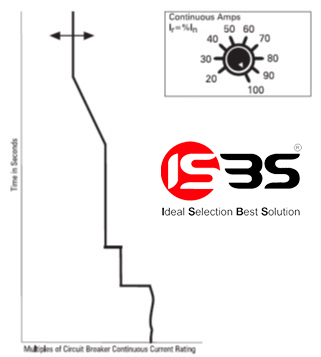

جریان دائم پیوسته کلید کامپکت

تاخیر بلند مدت (Long Time Delay)

کاربرد این تأخیر در زمانی است که در مواجه با جریان هجومی گذرا هستیم. در این مدت کلید بایستی جریان را از خود عبور دهد ولی در زمان مشخص. چنانچه این زمان از حالت تعریف شده طولانی‌تر باشد؛ نشان دهنده وجود ایراد در مصرف کننده بوده که در این صورت کلید تریپ می‌دهد. این زمان می‌تواند بین ۲٫۲ تا ۲۷ ثانیه تعیین گردد. مطابق با شکل این بخش از منحنی دارای یک محدوده با شیب مشخص می‌باشد که نشان میدهد در حالت جریان کمتر، زمان عبور جریان طولانی‌تر خواهد بود و بالعکس.

نحوه تست کلید اتوماتیک

قطع کوتاه مدت (Short Time Pickup)

قطع کوتاه مدت به‌منظور ایجاد تمایز انتخاب شده در سیستم حفاظتی مورد استفاده قرار می‌گیرد. در این حالت کلید یک مقدار مشخصی جریان را در یک مدت زمانی کوتاه از خود عبور می‌دهد. این مدت به تجهیزات حفاظتی پس از کلید اجازه می‌دهد تا آن بخش از مدار را که اتصال کوتاه شده است؛ بدون اینکه کلید اصلی فعال شود از مدار خارج کنند. این میزان جریان بین ۱٫۵ تا ۱۰ برابر جریان Ir کلید است.

تست عملکرد کلید اتوماتیک

تاخیر کوتاه مدت (Short Time Delay)

این زمان بر روی کنترل زمان قطع کوتاه مدت اثر می‌گذارد. دارای دو حالت است: زمان ثابت و شیب نمودار I²T . در حالت زمان ثابت مقدار بین ۰٫۰۵ تا ۰٫۵ ثانیه است و در حالت شیب نمودار I²T مقدار بین ۰٫۱۸ تا ۰٫۴۵ ثانیه است. وجود این تابع شیب با نسبت معکوس زمان (همان جریان بیشتر در زمان کمتر و بالعکس) باعث هماهنگی بیشتر بین کلید اصلی و سایر کلیدهای مدار می‌شود.

تاخیر کوتاه مدت

قطع سریع (Instantaneous Pickup)

با تنظیم این آیتم، چنانچه جریان عبوری از کلید بین ۲ تا ۴۰ برابر جریان تنظیمی یا Ir باشد؛ کلید به سرعت قطع می‌کند.

سیستم قطع سریع کلید اتوماتیک

قطع جریان نشتی زمین (Ground Fault Pickup)

این تنظیم مقدار جریان نشتی را که باعث قطع مدار توسط کلید می‌شود را کنترل می‌کند. مقدار تنظیمی بین ۲۰% تا ۷۰% می‌تواند باشد و مقدار جریان نباید از ۱۲۰۰ آمپر تجاوز نماید. تنظیم این مؤلفه در سه بخش زمانی ۰٫۱، ۰٫۲ و ۰٫۴ ثانیه از نوع تأخیر در قطع صورت می‌پذیرد.

قطع جریان نشتی زمین

تست کلید اتوماتیک

بعد از انجام تنظیمات مربوط به کلیدهای اتوماتیک کامپکت، حال می‌توان بر روی آنها تست‌هایی انجام داد. این تست‌ها شامل سه آزمایش هستند که جزو فرآیند تعمیر و نگهداری از کلیدهای اتوماتیک کامپکت می‌باشند.

۱) تست مقاومت عایقی

این تست کلید اتوماتیک شامل جدا کردن کلید و تست عایقی بین فازها و در سراسر ترمینال‌های بار است. اگر مقادیر عایقی کاهش پیدا کرده باشد و به زیر مقادیر ذکر شده در دفترچه محصول رسیده باشد؛ ممکن است کلید نتواند حفاظت مناسبی را صورت دهد. مقاومت عایقی بر اساس مدل کلید اتوماتیک متفاوت می‌باشد. این میزان برای یک واحد در شرایط مناسب آن در رنج مگا اهم خواهد بود.

۲) تست مقاومت کنتاکت‌های کلید

این تست مربوط به مقاومت کنتاکت‌های الکتریکی می‌باشد. مانند دیگر تست کلید اتوماتیک مقادیر اندازه گیری شده در این تست نیز باید با مقادیر ذکر شده در دفترچه محصول مقایسه شود. در شرایط معمول، مقدار مقاومت کنتاکت‌ها مقدار خیلی کمی می‌باشد. زیرا در شرایط عادی باید کنتاکت‌ها جریان کاری را با کمترین اختلاف ولتاژ عبور دهند.

۳) تست تریپ کلید اتوماتیک کامپکت

این آزمایش شامل شبیه سازی شرایط اضافه بار و خطای اتصال کوتاه است که در آن پاسخ کلید را نسبت به این خطاها می‌سنجند. این تست کلید اتوماتیک جریان بالایی را شامل می‌شود و در نتیجه کلید اتوماتیک گرم خواهد شد. این آزمایش در مرحله آخر بعد از دو آزمایش قبلی انجام می‌پذیرد. علت آن هم حصول اطمینان و بررسی کلید از نظر عایقی و مقاومت کنتاکت ها پیش از انجام این تست می‌باشد.
این تست کلید اتوماتیک شامل دو قسمت می‌باشد:
قسمت اول تست حفاظت حرارتی است. این تست با دادن یک جریان بزرگ (مثلاً 3 برابر جریان نامی) به کلید انجام می‌شود. در طی این تست چنانچه کلید تریپ ندهد؛ یعنی محافظت حرارتی شکست خورده است.
قسمت دوم تست محافظت مغناطیسی است. این تست به وسیله ارسال پالس‌های کوتاه اما دارای جریان بسیار بالا می‌باشد. پالس‌های کوتاه به این دلیل استفاده می‌شود که مانند یک شوک یا خطای الکتریکی بوده که بسیار خطرناک است. در این قسمت نیز تریپ دادن کلید معیار موفقیت یا شکست آزمایش است.

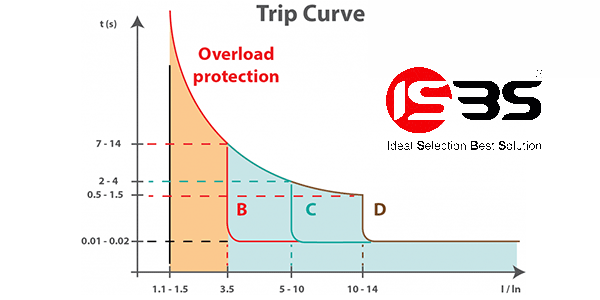

انواع تست کلیدهای اتوماتیک
